Модули могут повреждаться в результате нормального износа, в результате перегруженной работы, в результате внешнего механического / теплового / любого другого воздействия.
Т.е. аварийность вполне возможна? Такми образом некоторая избыточность конструкции (дублирование самых ответственных систем), восстановительные работы, попытки восстановить работоспособность. В конце концов экстренное завершние полет в ближайшей системе, для восстановления корабля? Эвакуироваться?!! В момент нашего триумфа!!!
Сообщение отредактировал Tarkin - Понедельник, 09.04.2012, 20:45
Что не так с челноком? Физика не запрещает же его создать? Воздушно-реактивные двигатели уже существуют, на них челнок развивает пару км/с и поднимается в верхние слои атмосферы, где включает раектные двигатели. Пусть даже химические - такие проекты реально существуют. Если расчитать челнок для массивной суперземли с гравитацией 3g, первой космической 30 км/с и при этом имеющей разреженную атмосферу, то все планеты "попроще" челнок запрсто возьмёт.

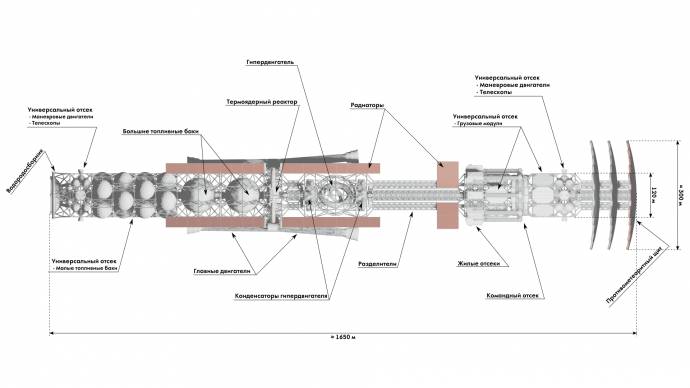

Попытался по вашему описанию сделать модель базового корабля. Корабль модульный, в форме правильной восьмиугольной призмы. Правда, совсем непонятны допустимые размеры. Например, могут ли быть главные двигатели длиной 220 метров и диаметром 20 метров или лучше сделать поменьше?
Немного комментариев по модулям:
Сзади находится водородосборник. Опять же в раскрытом виде диаметр 430 метров, может быть столько не нужно и достаточно 50-100 метров? При расположении сзади он может выступать, как уловитель заряженных частиц при включённом гипердвигателе (Вы писали, что гипердвигатель будет создавать сильное магнитное поле, и сзади нужен противорадиационный щит).
Топливных баков два вида, модули с малыми баками присоединяются к универсальному отсеку, а сами баки могут отсоединяться (для быстрой заправки на станциях) без разбора каркаса, большие баки отсоединяться не могут.
Жилые отсеки прикрепляются к командному модулю и вращаются вместе с ним. При раскрытии они выставляются за пределы щита, но не думаю, что это проблема, так как раскрываться они будут только на орбите планеты, когда скорость корабля относительно невелика. Сами жилые модули могут поворачиваться вокруг своей оси, так что внутри пол будет всегда с одной стороны (но во время поворота будет невесомость).
Возможно, нужны ещё какие-то модули.

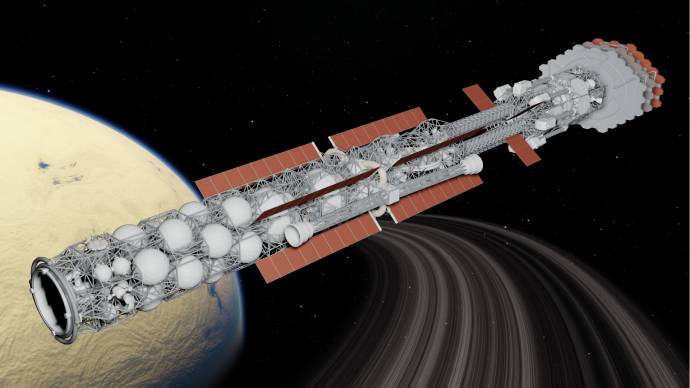

Вид спереди:

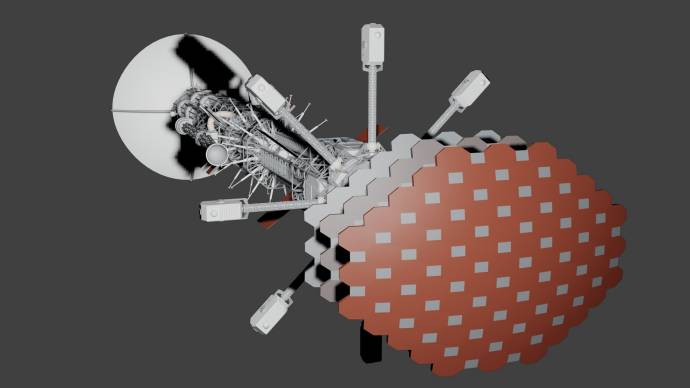

Вид сзади, раскрыты жилые отсеки, конденсаторы и водородосборник:
Водородозаборник в хвосте - как он действует? Раскрывается наподобие парашюта?
Разонные и тормозные двигатели идентичны? В такой конструкции их можно сделать поворотными, таким образом можно избавиться от тормозных двигателей, облегчив корабль. Нужны какие-нибудь зеркала вдоль корпуса рядом с соплами двигателей, чтобы защитить конструкции корабля от перегрева излучением выхлопа и рассеяными газами.
Вместе с работами SHW вырисовывается единая стилистика. И лично мне она очень нравится!
Некоторые общие мысли мысли по концепции кораблей:
Насколько я понимаю, корабль эксплуатируется, в основном, в трех режимах: 1. Разгон с максимальным ускорением (по соображениям геймплея - порядка 20 g) 2. Гиперперелет (практически свободное падение) 3. Движение по орбите (тоже свободное падение)
Жилые модули:
Наличие поворотных либо двухрежимных жилых модулей совершенно избыточно. Достаточно лишь вращающихся модулей с искуственной гравитацией, поскольку во время разгона весь экипаж будет валяться в противоперегрузочных ваннах, и хорошо если в сознании... Радиус вращения жилых модулей, при вполне приемлемых трех оборотах в секунду (адаптация не труднее, чем к средней качке на морском корабле) и гравитации в 1 g, будет чуть меньше 100 метров (диаметр, соответственно - 200 м).
Радиаторы:
При температуре радиаторов 1500 К (1200°С) потребуется площадь в 40000 м^2 (200x200 м) на каждые 10 ГВт рассеиваемой мощности. Поскольку радиаторы, в основном, двухсторонние - то в два раза меньше.
Реакивные двигатели:
Основная роль главных двигателей и, соответственно, требования к ним зависят от выбранной концепции гиперпривода.
Если гмперпривод "сжимающий/ускоряющий время", то от двигателей требуется сначала сообщить кораблю кинетическую энергию (скорость), достаточную для преодоления потенциального барьера (выхода из "гравитационного колодца"), а потом погасить скорость возникшую в результате спуска с потенциального барьера. Например, чтобы покинуть Млечный путь (стартуя с орбиты Солнца) потребуется набрать скорость около 1800 км/с (чем дальше от центра галактики, тем скорость меньше) и, такую же скорость придется погасить при возвращении. Двигатели с возможностью реверса (либо в поворачивающихся гондолах) весьма востребованы
Если же у нас "микропрыжковый" гиперпривод, то реактивные двигатели нужны лишь чтобы погасить разность скоростей (для звезд - десятки, для галактик - сотни км/с + Хабловская скорость в 70,4 км/с на мегапарсек). Потенциальный барьер преодолевается за счет энергии, закачиваемой в гиперпривод. Дельта V меньше на порядок. Реверс может пригодиться разве что при сборе водорода (если воронка "сзади").
Windows 7 x64; Core i5-2500K (3.3 Ghz); 8Gb RAM; Radeon HD 6950 2Gb
Сообщение отредактировал mindstalker - Четверг, 12.04.2012, 09:59
Корабль крутой Возражений нет.! Но например я ярый сторонник цилиндрических топливных баков. С возможеностью легкой и быстрой отстыковки или отстрела в экстренных ситуациях. И потом в нутри них теоретически можно поместить больше обьема топлива при сохранении минимальной длинны корабля. Еще можно в них устроить пресса для метализации водорода теоретически конечно тоже.
Но например я ярый сторонник цилиндрических топливных баков.
Сфера вроде как может держать большее давление, чем цилиндр. Хотя совершенно не понятно, как металлизированный водород будет храниться и подаваться из баков. Это уже не жидкость и не газ, просто по трубам не откачаешь. И насколько суровыми должны быть условия его хранения. Хотя и говорилось, что он сохраняется при сбросе давления, но не понятно до какого значения и насколько стабильно это состояние. Win7 Pro x64 Intel Core2Quad 2.5GHz 4GiB RAM NVidia GForce 9800 1 GiB
Водородозаборник в хвосте - как он действует? Раскрывается наподобие парашюта?
Те загнутые трубки - гибкие, когда нужно выпрямляются (например, изначально они загнуты, а когда нужно распрямить, туда подаётся газ под давлением). Внутри рулон какого-то очень гибкого и растягивающегося материала, который затем раскручивается (например, та часть, которая раскручивает, тоже под давлением, и движется по каким-нибудь рельсам (ещё не нарисованы)). Вот видео: http://www.youtube.com/watch?v=ugWG2yZdAX4
Quote
Разонные и тормозные двигатели идентичны?
Двигатели - да, идентичны. Для поворота они должны быть гораздо меньше, чтобы не выходить за пределы щита. Ещё подумаю над этим. Зеркала около сопел сделаю.
Просто бомба! (вот только добрался до интернета, а тут такая красота))) ) На счет размеров, а нет! Сначала AmID91, молоток!!! Взял и сделал! )) Вот,)) а на счет размеров и все такое. Дизайн может быть разным) чем разнообразнее тем лучше - ведь это пока только концепты их должно быть много)). В конце концов, это может быть просто отличительными чертами. Но правда сосуды высокого давления обычно имеют округлые формы. Те же газовые баллоны например, хотя давление там плевинькое. Можно делать набор продолговатых баков. Это сугубо дело дизайна.
А я вот подумал на счет щита (ко всему сообществу) - а что если астероид не удариться в щит, будем так говорить, центром массы, что если щит просто "коснется" краешка астероида и тот "пойдет плясать качелькой" в пространстве? Может так случиться, что астероид закрутит и он в последствии столкнется с кораблем в хвостовой части? Щит все равно расходный. Может быть его делать более "грибовидным"?
совершенно не понятно, как металлизированный водород будет храниться и подаваться из баков
Я вот тоже не очень понимаю. Была однажды такая ситуация где то на севере. На Новый Год выставили бутылку шампанского на балкон, а когда открыли, она мгновенно замерзла. Давление упало и температура взяла свое. Обратный процесс будет таким же. Ну перейдет металлический водород в твердый - ну и ладно. По диаграмме видно, что произойдет это довольно быстро при падении давления. Тут правда из диаграммы не понятно что с объемом. Но по моему, вот с металлом, при переходе из твердого в жидкое состояние, объем увеличивается не значительно. По моему, там даже порядок сравним с тепловым расширением. (помните в школе, металлический шарик и подогнанное кольцо, через которое этот шарик свободно проходит. Подогреваешь шарик на горелке, и он не проходит через это кольцо, пока не остынет). По этому, тоже не понимаю зачем именно металлический водород, да и твердый зачем? На счет экономии пространства - это сущие крохи.
Добавлено (13.04.2012, 03:39) --------------------------------------------- При повышении температуры стоит поддерживать давление, что бы топливо оставалось мн-мн, не газообразным. Но опять таки оперировать с жидкостью гораздо легче, да и давление по видимому можно по меньше держать. Соответственно сам топливный бак (баллон) легче и менее материалозатратно делать. AMD Phenom II X4 965, G.Skill F3-14900CL9-8GBSR (8Gb), Radeon HD 6970 (2Gb), Win7 x64.
Сообщение отредактировал mytho - Пятница, 13.04.2012, 03:44
А я вот подумал на счет щита (ко всему сообществу) - а что если астероид не удариться в щит, будем так говорить, центром массы, что если щит просто "коснется" краешка астероида и тот "пойдет плясать качелькой" в пространстве? Может так случиться, что астероид закрутит и он в последствии столкнется с кораблем в хвостовой части?
Астероид? Может, всё-таки метеорит?
Quote (mytho)
По этому, тоже не понимаю зачем именно металлический водород, да и твердый зачем? На счет экономии пространства - это сущие крохи.
Плостность жидкого или твёрдого водорода 0.076 г/см3, и для хранения необходимых запасов нужен бак(и) объёмом порядка кубического километра. Плотность металлического водорода 1.15 г/см3 - в 15 раз больше, поэтому объём баков в 15 раз меньше. В этом-то и идея. Рабочей гипотезой может быть гипотеза о метастабильном металлическом состоянии - т.е. для получения этого состояния нужно давление несколько миллионов атмосфер, но при снятии давления водород остаётся металлическим. В этом состоянии он не твёрдый, а является сверхтекучей квантовой жидкостью, так что надо принимать дополнительные меры, чтобы он сам не просачивался через клапаны и т.д.
В этой теме в первом же посте приведён примерный расчёт корабля - масса водорода, габариты, объём баков, тяга, характеристическая скорость и т.д. Если там нет грубых ошибок, моделерам надо взять эти числа на заметку.
)) за просто)) Я признаться писал оба слова, а потом подумал, что если метеорит, так должен падать на планету, а если он просто в космосе, так астероид. С терминологией не знаком))) прошу простить)) Но по сути - может стоит увеличить диаметр щита? Что бы это больше на зонтик было похоже?
По поводу водорода - благодарю за ссылки! Нужно почитать, подумать
Добавлено (13.04.2012, 19:08) --------------------------------------------- Блиииин - сверхтекучесть!! Точно точно!! Короче, нужно освежить в памяти курс физики))
Добавлено (13.04.2012, 21:58) --------------------------------------------- Ссылки познавательные, всем советую глянуть. Кстати поискал источник первой ссылки, наткнулся на такую штуку - http://www.zero-gravity.ru/article/file.htm там есть - Гинзбург В.Л. Теоретическая физика и астрофизика (2-е издание). М.: Наука, 1975 - отличная книжка.
СОДЕРЖАНИЕ От автора 9 I Какие проблемы физики и астрофизики представляются сейчас особенно важными и интересными? 11 Предисловие 11 Введение 16 Список «особенно важных и интересных» проблем 21 Макрофизика 23 § 1 Управляемый ядерный синтез 23 § 2. Высокотемпературная сверхпроводимость. Сверхдиамагнетизм 29 §3. Новые вещества (проблема создания металлического водорода и некоторых других веществ) 37 §4. Некоторые проблемы физики твердого тела 40 § S. Фазовые перехода второго рода и близкие к ним переходы (крити- ческие явления). Интересные примеры таких переходов 43 § 6. Физика поверхности 50 § 7. Жидкие кристаллы. Изучение очень больших молекул 52 § 8. Поведение вещества в сверхсильных магнитных полях 54 § 9. Разеры, гразеры и новые типы сверхмощных лазеров 56 § 10. Сильнонелинейные явления (нелинейная физика). Солитоны. Хаос. Странные аттракторы 62 § 11. Сверхтяжелые элементы (далекие трансураны). «Экзотические» ядра 65 Микрофизика 68 § 12. Что понимать под микрофизикой? 68 § 13. Спектр масс Кварки и глюоны. Квантовая хромодинамика 72 § 14. Единая теория слабого и электромагнитного взаимодействий. W*- и Z0-6o3OHbi. Лептоны 79 § 15. Великое объединение. Распад протона. Масса нейтрино. Магнит- ные монополи. Суперобъединение. Суперструны 84 § 16. Фундаментальная длина. Взаимодействие частиц при высоких и сверхвысоких энергиях 90 § 17. Несохранение СР-инвариантности. Нелинейные явления в вакууме в сверхсильных электромагнитных полях. Фазовые переходы в вакууме. Несколько замечаний о развитии микрофизики 96 § 18. О микрофизике вчера, сегодня и завтра 106 5 Астрофизика 114 § 19. Экспериментальная проверка общей теории относительности ... 114 § 20. Гравитационные волны 118 § 21. Космологическая проблема. О сингулярностях в общей теории от- носительности и космологии. Связь между космологией и физикой высоких энергий 123 § 22. Нейтронные звезды и пульсары. Черные дыры 128 § 23. Квазары и ядра галактик. Образование галактик. Проблема скры- той массы (темной материи). Нужна ли «новая физика» в астро- номии? 142 § 24. Происхождение космических лучей и космического гамма- и рент- геновского излучения 154 § 25. Нейтринная астрономия 164 § 26.0 современном этапе развития астрономии 168 Заключительные замечания 171 § 27. Несколько замечаний о характере развития науки 171 § 28. Вместо заключения 176 Список литературы 180 II Как развивается наука? Замечания по поводу книги Т. Куна «Структура научных революций» 185 Предисловие 185 § 1.0 содержании книги Т. Куна 186 § 2. Общая оценка 188 § 3.0 принципе соответствия и о возможной закономерности теории в области ее применимости 190 § 4. Элементы антиисторизма 193 § 5. Об экспоненциальном законе развития науки и некоторых его следствиях 196 § 6.0 чертах «неоднородности» и «ограниченности» в развитии науки 200 Заключительные замечания 204 Как и кто создал теорию относительности? Опыт рецензии с предисловием и комментариями 207 Предисловие 207 Рецензия 208 Комментарии 217 § 1. Что такое специальная теория относительности? 217 § 2. Как и кто создал СТО? 221 § 3. Замечания о приоритете 227 §4. Об источнике научного знания 233 § 5. Наука и нравственность 235 Нужна ли «новая физика» в астрономии? 238 Введение 238 § 1. В чем1 состоит вопрос и как на него отвечают? 239 § 2. Нужна ли «новая физика» в физике н в астрономии? 243 § 3.0 возможной полноте физической теории в области ее приме- нимости 248 § 4. Еще раз о «новой физике» в астрономии 252 Заключительные замечания 255 Дополнение 257 Примечание к настоящему изданию 258 Список литературы .•.. 259 6 Законы физики и проблема внеземных цивилизаций 260 Дополнение 265 Широта взглядов и информированности — важные условия успеха в работе 267 Дополнение 270 Ответы на вопросы журнала «Изобретатель и рационализатор» 272 Беседа с корреспондентом журнала «Вестник АН СССР» A982 г.) 274 Нестареющая физика. Вместо ответа на анкету журнала «Наука и жизнь» 284 Пять лет спустя 291 О научно-популярной литературе и еще кое о чем 293 Каковы возможности научно-популярной литературы? 294 Можно ли в популярных статьях использовать алгебру? 297 Как проверить теорию и какова здесь роль «научного обществен- ного мнения» 298 Список литературы 301 К трехсотлетию «Математических начал натуральной философии» Исаака Ньютона 302 До Ньютона 303 «Начала» 307 «Начала» и метод принципов. Природа тяготения 314 Критика механики Ньютона и ее дальнейшее развитие 319 О Ньютоне. Заключительные замечания 329 Список литературы 334 Заметки по поводу юбилея 336 О чем пойдет речь 338 Школа 339 Физический факультет 343 Специализация. Теоретики и экспериментаторы 344 Зависимость продуктивности научных работников от возраста (до 60 лет) 348 О распределении научных работников по возрасту 352 После 60 (о научных работниках старших возрастов) 354 «Ничего так не следует остерегаться в старости, как лени и безделия» (Цицерон) 358 Вместо заключения 363 Примечание к настоящему изданию 364 Опыт научной автобиографии 365 1. Введение 365 2. Классическая и квантовая электродинамика 366 3. Излучение равномерно движущихся источников (эффекты Вавило- ва — Черенкова и Доплера, переходное излучение и родственные явления) 369 4.0 характере настоящей статьи 373 5. Высшие спины 375 6. Распространение электромагнитных волн в плазме (ионосфере). Радиоастрономия 377 7. Астрофизика космических лучей. Гамма-астрономия. Некоторые астрофизические работы 381 8 Рассеяние света. Криталлооптика с учетом пространственной дис- персии 383 9. Теория сегнетоэлектрических явлений. Мягкая мода. Границы приме- нимости теории фазовых переходов Ландау 385 7 10 Сверхтекучесть гелия II вблизи Х.-точки Другие работы по сверхтекучести .- 389 11 Теория сверхпроводимости 394 12 Заключительные замечания 400 Список литературы 402 III Об Игоре Евгеньевиче Тамме 407 Один совет Леонида Исааковича Мандельштама 418 К 90-летию со дня рождения Николая Дмитриевича Папалекси 422 О Льве Давидовиче Ландау Замечательный физик 424 Дополнение 429 Памяти Александра Александровича Андронова 446 Об Александре Львовиче Минце 450 Памяти Сергея Ивановича Вавилова 457 О Григории Самуиловиче Ландсберге 459 Памяти Евгения Константиновича Завойского 466 О Матвее Самсоновиче Рабиновиче 469 Впечатления со стороны (О Мстиславе Всеволодовиче Келдыше) 470 Об Альберте Эйнштейне 474 Памяти Нильса Бора 476 О Ричарде Фейнмапе — замечательном физике и удивительном чело- веке 488 Примечания к настоящему изданию 494 Курс (памяти Л Д Ландау и Е М Лифшица) 495 Об астрофизике высоких энергий (к 80-летию Яна Оорта) 507 Примечание к настоящему изданию 520 Список литературы 520 Библиографическая справка 522
И так плотность газообразного водорода (Г) (при нормальных условиях (грубо говоря при 300 К)) 0,08988 кг/м3, жидкого (Ж) (23,1 К) 67,2 кг/м3, твёрдого (Т) (13 К) 76 кг/м3; металлического (М) (может и при 300К, а так, по идее зависит только от давления) 1150 кг/м3), отношение объемов (без учета температур) Г-->Ж 747,6; Ж-->Т 1,1; Т-->М 15,1) Предположим металлический водород может быть металлическим метастабильным при давлении гораздо ниже его получения. Ну т.е. запрессовали - есть штука. Прессовать водород ( смешно звучит))) ) скорее всего можно какими нибудь полями, хотя не факт. От технологии получения зависит, как будет выглядеть, чисто внешне этот энергоноситель. Наверное использовать его было бы удобно в виде расходуемых стержней. Заправил колбаску, и она потихоньку горит себе с одной стороны. Но с другой стороны, такую колбаску еще поди сделай, скорее всего продуктом будет что то вроде шара. Но шар не удобно использовать. Вопрос как будет проходить переход из Металлического в Твердый. Если действительно можно как то локализовать реакцию, удобнее со стержнем. Действительно в первом переходе из металла в твердый он увеличивается в 15 раз. Хорошо конечно, что бы этот переход длился не долго, и из твердого переходил в жидкий, что бы как то в одну сторону отводить весь этот избыток объема. Но мне лично сложно представить как из металла, появляется лед. Скорее всего, это какие нибудь хлопья должны быть - снежок)), а потом бы этот снежок бы таял и проходил через систему дугатронов, и там бы и ионизировался и увеличивался в объеме в 750 а то и больше раз, и с диким ревем выносился из сопла)) AMD Phenom II X4 965, G.Skill F3-14900CL9-8GBSR (8Gb), Radeon HD 6970 (2Gb), Win7 x64.
