О моих текстурах тел Солнечной системы
|
|
| SpaceEngineer | Дата: Суббота, 10.01.2015, 22:23 | Сообщение # 61 |
Автор Space Engine
Группа: Администраторы
Российская Федерация
Сообщений: 5547
Награды: 55
Статус: Offline
| Для SE важен фотореализм. Поэтому "похоже-выглядящих" текстур будет достаточно.
|
|
|
| |
| Duke | Дата: Суббота, 10.01.2015, 23:37 | Сообщение # 62 |
Первооткрыватель
Группа: Команда SE
Антарктика
Сообщений: 419
Награды: 2
Статус: Offline
| Цитата РВС (  ) В общем, изложу, как мне видится ситуация. Для того, чтобы сделать с текстурами нечто подобное тому, как Угаркович получает свои обработки фотографий, нужны единообразно по всей площади калиброванные изображения в точно известных участках спектра. В описании карт такой информации нет, получить ее можно только от CICLOPS. Сам с ними пытаться связаться я вряд ли решусь, и не знаю, удовлетворяют ли эти карты необходимым требованиям. |
|
|
| |
| РВС | Дата: Воскресенье, 11.01.2015, 20:00 | Сообщение # 63 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| Я начал уже было пытаться придумать, как можно просто подогнать цвета, как вдруг заметил, что в аннотированных версиях карт фильтры указаны в подписи на самом изображении (для Энцелада IR3-GRN-UV3, для остальных спутников IR-GRN-UV). Хорошо бы все же привлечь к этому вопросу Угарковича, ему то наверно было бы все уже элементарно!
|
|
|
| |
| Duke | Дата: Понедельник, 12.01.2015, 20:40 | Сообщение # 64 |
|
Первооткрыватель
Группа: Команда SE
Антарктика
Сообщений: 419
Награды: 2
Статус: Offline
| Цитата РВС ( ) Я начал уже было пытаться придумать, как можно просто подогнать цвета, как вдруг заметил, что в аннотированных версиях карт фильтры указаны в подписи на самом изображении (для Энцелада IR3-GRN-UV3, для остальных спутников IR-GRN-UV). Хорошо бы все же привлечь к этому вопросу Угарковича, ему то наверно было бы все уже элементарно! |
|
|
| |
| РВС | Дата: Вторник, 13.01.2015, 13:56 | Сообщение # 65 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| Duke, спасибо. Я как раз сегодня хотел поискать такую информацию. Буду смотреть, что там.
Добавлено (13.01.2015, 07:45)
---------------------------------------------
Интересно, приведенные в pdf эффективные длины волн - это что? Результат осреднения произведения пропускания фильтра и соответстаующего ему участка солнечного спектра? И исходить надо именно из них? Еще странно, что на графиках пропускания фильтров указаны такие маленькие значения - 0.2-0.3, при том что для оптической системы в целом раньше дано что-то вроде 0.8 ( тоже кажется маловато, но наверно я не прав). Но это так, сторонний вопрос.  Добавлено (13.01.2015, 13:56)
---------------------------------------------
Фильтров UV и IR нет, остается предполагать, что это имеются в виду те же, что для Энцелада UV3 и IR3. Еще написано, что преобразование данных из 12-битной кодировки в 8-битную может осуществляться нелинейным образом. Ну предположим, что эти карты оставлены либо преобразованы назад в линейные.
А вот вопрос пожалуй серьезнее. Наверно для использования в SE перед получением CIE XYZ цвета надо будет интерполированный спектр пикселя делить на спектр Солнца в космосе, потом при рендеринге цвет домножится на цвет Солнца (а для Целестии либо не делить, либо домножить еще на спектр стандартного источника света, как уж он там называется). SpaceEngineer, Вы с этим согласны? И где бы еще достать спектр Солнца...
Сообщение отредактировал РВС - Вторник, 13.01.2015, 13:44 |
|
|
| |
| Kexitt | Дата: Вторник, 13.01.2015, 14:16 | Сообщение # 66 |
Первооткрыватель
Группа: Пользователи
Российская Федерация
Сообщений: 359
Награды: 7
Статус: Offline
| А в чём проблема подбирать контрастность и цвета вручную?
http://kexitt.deviantart.com/
|
|
|
| |
| РВС | Дата: Вторник, 13.01.2015, 18:09 | Сообщение # 67 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| Проблемы то нет, вон в начале страницы SpaceEngineer это по сути одобрил, хотя тоже не вполне элементарно, если стремиться не просто к подбору, а к точному соответствию хотя бы пары опорных цветов. Однако Duke явно хотел бы большего, корректной цветопередачи, и почему бы не попытаться. Хотя выйдет ли из этого что-то, не знаю.
|
|
|
| |
| Duke | Дата: Вторник, 13.01.2015, 20:19 | Сообщение # 68 |
|
Первооткрыватель
Группа: Команда SE
Антарктика
Сообщений: 419
Награды: 2
Статус: Offline
| Цитата РВС ( ) Интересно, приведенные в pdf эффективные длины волн - это что? Результат осреднения произведения пропускания фильтра и соответстаующего ему участка солнечного спектра? И исходить надо именно из них?
Цитата РВС ( ) Фильтров UV и IR нет, остается предполагать, что это имеются в виду те же, что для Энцелада UV3 и IR3.
Цитата РВС ( ) А вот вопрос пожалуй серьезнее. Наверно для использования в SE перед получением CIE XYZ цвета надо будет интерполированный спектр пикселя делить на спектр Солнца в космосе, потом при рендеринге цвет домножится на цвет Солнца (а для Целестии либо не делить, либо домножить еще на спектр стандартного источника света, как уж он там называется). SpaceEngineer, Вы с этим согласны? И где бы еще достать спектр Солнца...
Про создание утилиты работающей по методу Угарковича на том форуме ещё упоминал Bjorn Jonsson http://www.unmannedspaceflight.com/index.php?showtopic=7671 (автор img2png http://www.mmedia.is/bjj/utils/img2png/ ), но к сожелению он её не опубликовал.
Ну и на последок мне попалась статья с исходниками на тему перевода спектров в RGB http://www.fourmilab.ch/documents/specrend/
|
|
|
| |
| SpaceEngineer | Дата: Среда, 14.01.2015, 14:00 | Сообщение # 69 |
|
Автор Space Engine
Группа: Администраторы
Российская Федерация
Сообщений: 5547
Награды: 55
Статус: Offline
| Цитата РВС ( ) И где бы еще достать спектр Солнца...
Я могу просто сказать, какие значения используются в SE.
T = 5860 K, переводится в такой цвет:
R = 1.0
G = 0.875870287
B = 0.835139990
В принципе можно настроить цвета так, чтобы у Солнца был чисто белый, но это будет немного неправильно. Чисто белым воспринимается комбинация солнечного света, прошедшего сквозь атмосферу Земли (пожелтевшего), и освещения небом (голубое). Плюс широкий диапазон адаптации "баланса белого". Думаю звёзды классов F и K тоже воспринимались бы белыми (точнее не сами звёзды, а цвет освещения, которое они создают).

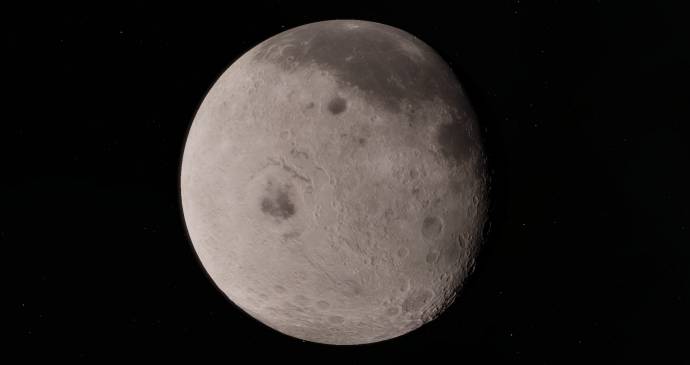

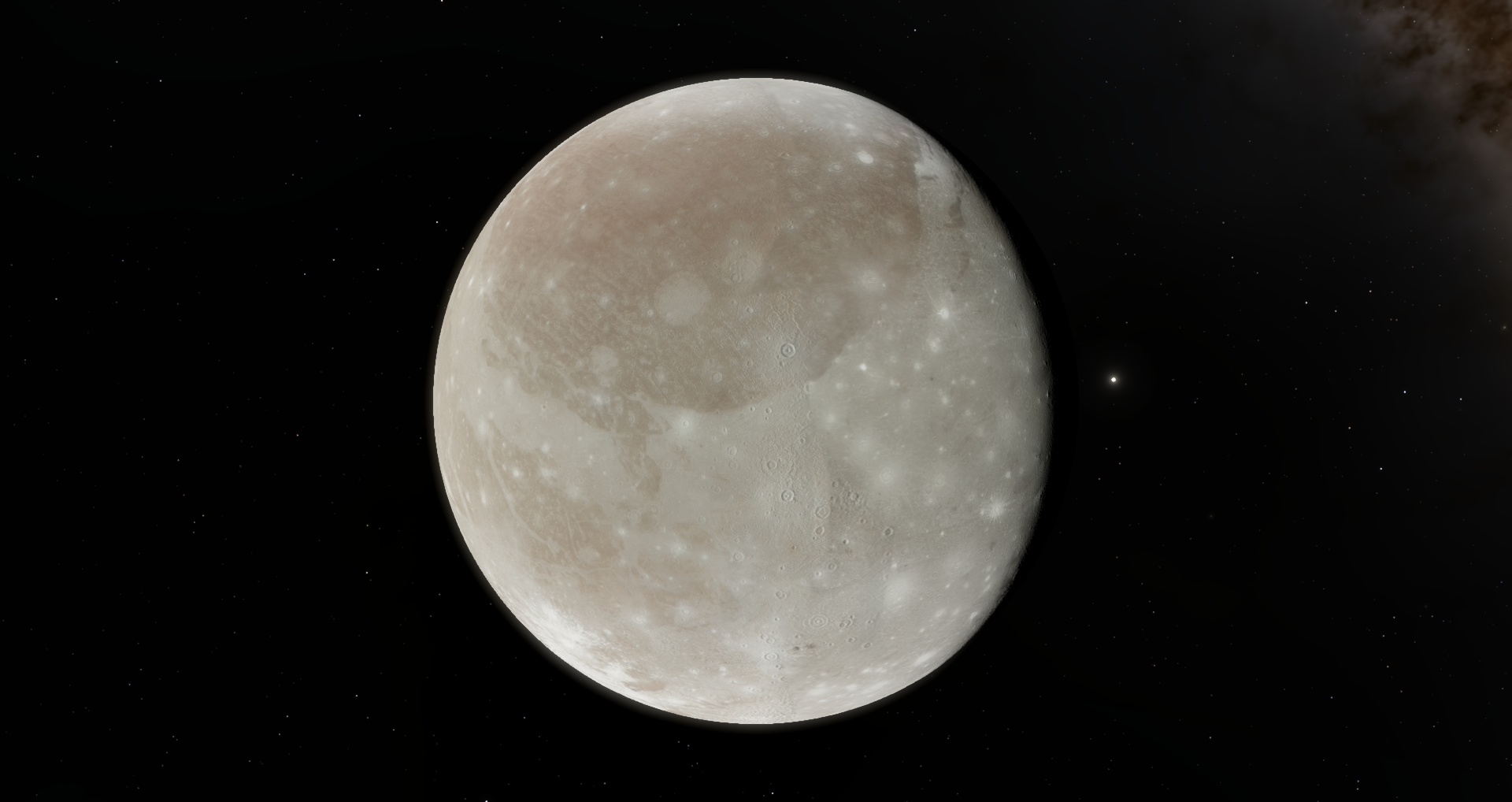

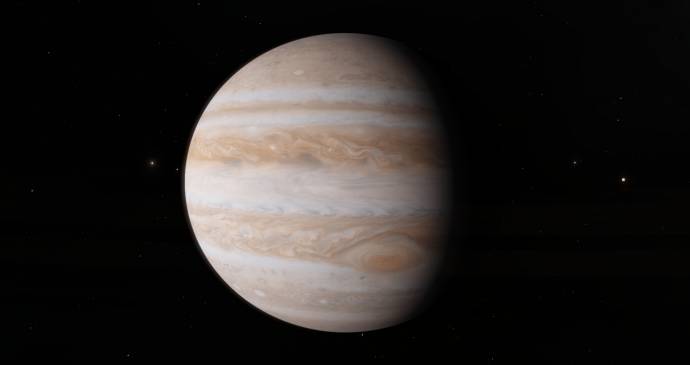

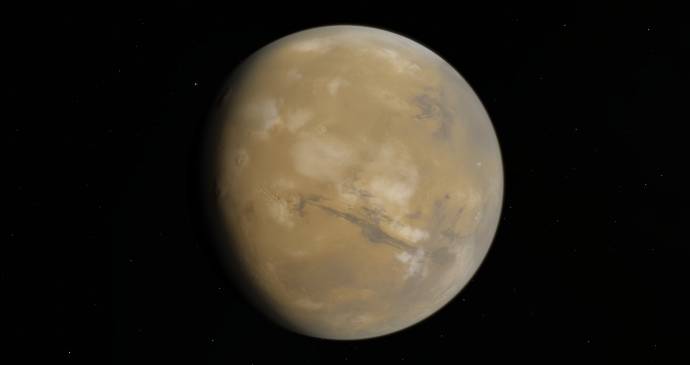

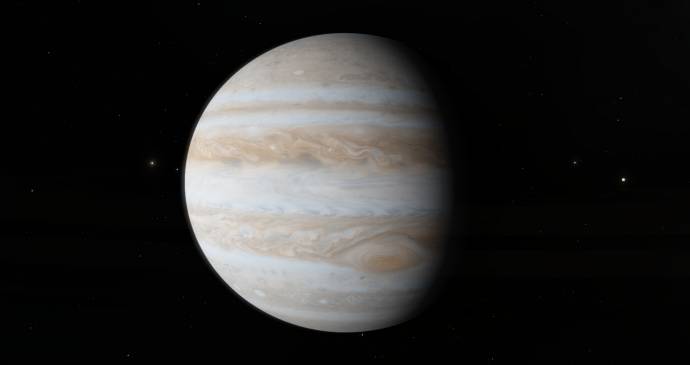

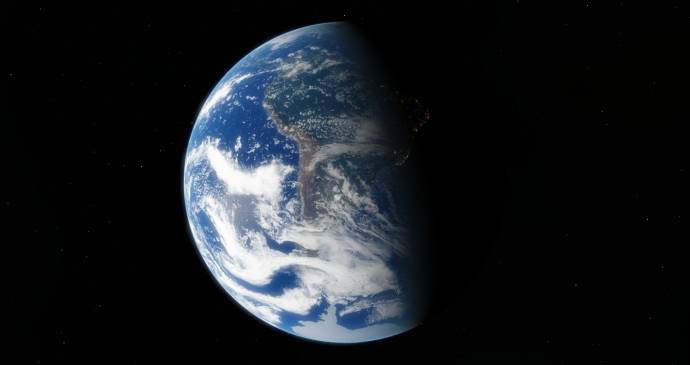

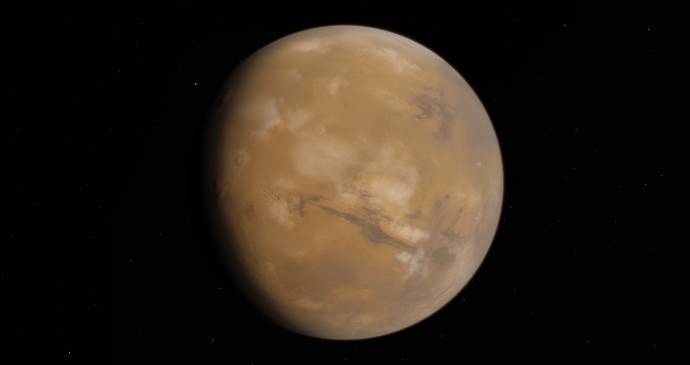

Сравнение освещения цветом 5860 К и белым:
|
|
|
| |
| РВС | Дата: Среда, 14.01.2015, 22:44 | Сообщение # 70 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| SpaceEngineer, в этой статье, ссылку на которую дал Duke, цвет Солнца дан как (255, 241, 237)=(1, 0.945, 0.929) - ощутимо ближе к белому, чем у Вас. Точно у Вас Солнце не чересчур красное? Добавлено (14.01.2015, 22:44)
---------------------------------------------
Я отыскал требующиеся мне спектры. Но между тем набрел на вот эту тему на unmannedspaceflight с участием автора карт Paul Schenk'а. Там народ говорит исключительно о снижении насыщенности. И опять я испытываю сомнения в необходимости и рациональности попытки выполнить строгую цветоконвертацию, как это делает Угаркович. Все таки у него необработанные исходники, а тут заведомо подвергавшиеся неизвестным манипуляциям изображения в каналах. Есть вероятность выполнить большую работу и ничего хорошего в результате не получить. Все же попробую прямую цветокоррекцию, а уж по ее результатам будет видно.
Сообщение отредактировал РВС - Среда, 14.01.2015, 19:01 |
|
|
| |
| Duke | Дата: Четверг, 15.01.2015, 00:26 | Сообщение # 71 |
|
Первооткрыватель
Группа: Команда SE
Антарктика
Сообщений: 419
Награды: 2
Статус: Offline
| Цитата РВС ( ) Я отыскал требующиеся мне спектры. Но между тем набрел на вот эту тему на unmannedspaceflight с участием автора карт Paul Schenk'а. Там народ говорит исключительно о снижении насыщенности. И опять я испытываю сомнения в необходимости и рациональности попытки выполнить строгую цветоконвертацию, как это делает Угаркович. Все таки у него необработанные исходники, а тут заведомо подвергавшиеся неизвестным манипуляциям изображения в каналах. Есть вероятность выполнить большую работу и ничего хорошего в результате не получить. Все же попробую прямую цветокоррекцию, а уж по ее результатам будет видно.  Правда по постам автора видно, что он вполне охотно идёт на контакт Можно сперва отточить алгоритм на тех же оригинальных изображениях, которые использовал Угаркович, сравнивая полученный вариант с его откалиброванным, а потом уже приниматься за эти текстуры. В конце концов эта работа будет полезна не только для этих конкретных текстур, но и для тех, которые появятся в будущем.
Сообщение отредактировал Duke - Четверг, 15.01.2015, 00:29 |
|
|
| |
| РВС | Дата: Четверг, 15.01.2015, 15:17 | Сообщение # 72 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| Судя по тому, что писалось на том форуме, Угаркович не один месяц учился получать свои изображения в натуральных цветах по исходникам, и наверняка в этом есть множество тонкостей, которые он держит при себе, да и даже если бы хотел изложить, это было бы непросто. Но исходники по крайней мере содержат в себе объективную информацию, по которой и можно пытаться реконструировать то, что человек увидел бы своими глазами. А эти карты могут быть уже подвергнуты неким манипуляциям (и я ожидаю, что подвергнуты), так что исходную информацию просто не восстановить. Но я ведь не отказываюсь от такой попытки, просто смотрю и на более быстрый, как представляется, путь.
Между тем я попробовал откорректировать цвет одной карты по двум точкам, ничего толкового пока не получилось.
|
|
|
| |
| Kexitt | Дата: Четверг, 15.01.2015, 16:00 | Сообщение # 73 |
|
Первооткрыватель
Группа: Пользователи
Российская Федерация
Сообщений: 359
Награды: 7
Статус: Offline
| А что если эти текстуры планет сделать в плане цвета и контраста и яркости такими же как и реальное фото, а затем вычесть из результата то наложение, которое добавляется в SE.
http://kexitt.deviantart.com/
|
|
|
| |
| РВС | Дата: Четверг, 15.01.2015, 16:13 | Сообщение # 74 |
|
Первооткрыватель
Группа: Команда SE
Российская Федерация
Сообщений: 330
Награды: 8
Статус: Offline
| Эээ... Ну сделайте.
|
|
|
| |
| Kexitt | Дата: Четверг, 15.01.2015, 16:21 | Сообщение # 75 |
|
Первооткрыватель
Группа: Пользователи
Российская Федерация
Сообщений: 359
Награды: 7
Статус: Offline
| Ну тогда мне нужны эквидистантные текстуры(базовые, желательно из версии 0.9.7.1) планет, и я сделаю
http://kexitt.deviantart.com/
Сообщение отредактировал Kexitt - Четверг, 15.01.2015, 16:21 |
|
|
| |
