Редактор кораблей для Space Engine
|
|
| SHW | Дата: Воскресенье, 09.12.2012, 17:51 | Сообщение # 1 |
Строитель Миров
Группа: Команда SE
Нидерланды
Сообщений: 618
Награды: 10
Статус: Offline
| Прототип редактора космических кораблей для Space Engine
Предлагаю прототип редактора космических кораблей для Space Engine.
Пока он позволяет создавать только модельки из готовых модулей.
Установка
Редактор сделан на связке HTML+js и доступен в 3 вариантах:
- web-версия работает нормально только в браузере Chrome: web-версия.
- Загружаемая версия для "ленивых" (только Windows): editor.zip. Достаточно загрузить, распаковать и запустить exe-шник.
- Загружаемая версия для "продвинутых" (Windows, Linux, Mac OS):
Скачиваем sc-editor.nw;
Скачиваем node-webkit для вашей системы;
Открываем sc-editor.nw с помощью nw.
Для использования кораблей в SpaceEngine нужно скачать текстуры (одни для всех) и распаковать в папку <путь к SpaceEngine>\data\textures\spacecrafts\
Интерфейс

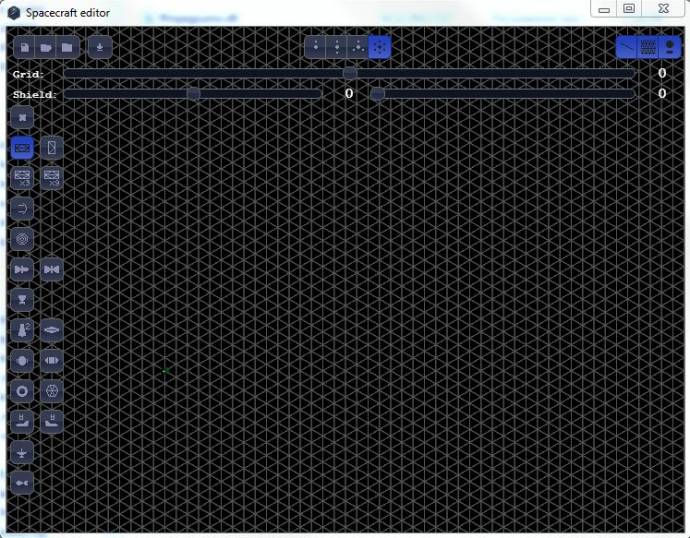

Весь интерфейс состоит из одного окна с рабочим полем для конструирования корабля и несколькими панелями инструментов.
- В левом верхнем углу панель работы с файлами:
- создать новый корабль - очищает рабочее поле от модулей
- загрузить корабль из файла - загружает предварительно сохранённый корабль из .json файла
- сохранить корабль в файл - сохраняет корабль в .json файл для обмена с другими игроками или редактирования в дальнейшем
- экспорт корабля в .obj - сохраняет модель корабля для ипользования в SpaceEngine
- По-центру сверху переключатель режимов симметрии относительно главной оси корабля. Распространяется на добавляемые и удаляемые модули.
- В правом верхнем углу переключатели видимости, включают-выключают отображение:
- главной оси корабля;
- опорной сетки;
- отбрасываемых теней.
- Верхний слайдер - меняет положение опорной сетки вдоль оси корабля (шаг перемещения 10м)
- Левый нижний слайдер - кривизна щита (для каждого слоя - отдельно)
- Правый нижний слайдер - радиус относительно которого искривляется щит (шаг опорной сетки 15м)
- Левая панель - список модулей корабля (верхняя кнопка - пустышка)
Управление камерой
- Перемещение мыши при зажатой правой клавише - вращение камеры
- Перемещение мыши при зажатой средней клавише - перемещение камеры
- Колёсико мыши - зум
Остальные манипуляции
- Добавление модулей - левая кнопка мыши
- Удаление модулей - Ctrl + левая кнопка мыши
Конструкция корабля
Корабль строится из модулей, навешиваемых на силовой каркас. Сам каркас в свою очередь состоит из продольных балок, предназначенных для передачи основных нагрузок от маршевых двигателей к остальным элементам, и поперечных, используемых для увеличения устойчивости и поперчной жёсткости конструкции. Все модули привязываются к треугольной сетке с шагом 15м по поперечным осям и 10м вдоль основной оси корабля.
Компонеты делятся на 4 класса и отличаются способом добавления:
- продольные балки - вставляются в опорную сетку или в торец уже существующих продольных балок;
- поперечные балки - крепятся двумя концами к продольным балкам (нажимаем левую кнопку мыши на одной балке - тянем на другую - отпускаем);
- функциональные модули - вставляются в опорную плоскость или крепятся к одной из боковых граней продольной балки, при этом во всех точках крепления создаются куски продольной балки для дальнейшего наращивания конструкции, если они не нужны - можно удалить;
- противометеоритный щит - строится только на опорной сетке, можно гнуть слайдерами.
Экспорт кораблей в Space Engine
Для переноса созданного корабля его нужно экспортировать в .obj (4-я кнопка в верхнем ряду) и сохранить в <путь к SpaceEngine>\data\models\spacecrafts\. После чего добавить скрипт корабля в <путь к SpaceEngine>\data\models\spacecrafts\spacecrafts.sc.
Пример скрипта
Нужно поменять:
- "model_path" на реальное название файла модели корабля
(путь от папки <путь к SpaceEngine>\data\models\spacecrafts\),
- "name" на название корабля,
Code
Spacecraft "name"
{
Class "Starship"
Length 492.784
Mass 5.2e11
Unit 1.0
Albedo 0.07
Exposure 3.0
SpecularPower 50
SpecularBright 5
Color ( 1.00, 1.00, 1.00 )
Mesh "model_path.sm"
MeshEulerAngles (0, 180, 180)
DiffMap "SHW-diff-2.*"
NormMap "SHW-norm-2.*"
}
Список модулей
- Продольная ферменная балка (х1, х3, х9) - основа конструкции.
- Поперечная балка - усиление конструкции.
- Противометеоритный щит.
- Термоядерный двигатель (односторонний, двусторонний) - основной движитель и источник энергии.
- Маневровый двигатель
- Излучающий радиатор (двусторонний, одностороний - в два раза тяжелее при той же эффективности).
- Гиперпривод - локальный ускоритель времени для сверхсветовых перелётов.
- Баки с пропеллентом (реактивной массой).
- Баки с термоядерным топливом (может использоваться как не очень эффективный пропеллент).
- Жилой модуль (стыкуются как вагоны поезда).
- Грузовой модуль.
- Посадочная палуба с шаттлами (пристыковывается к жилому модулю).
- Навигационно-коммуникационный модуль.
- Фотонная торпеда.
Примеры кораблей
Архив с кораблями в формате редактора.

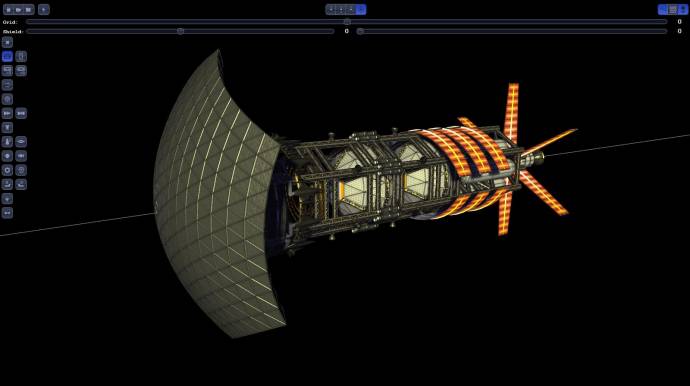

Обновлённый Y-ship

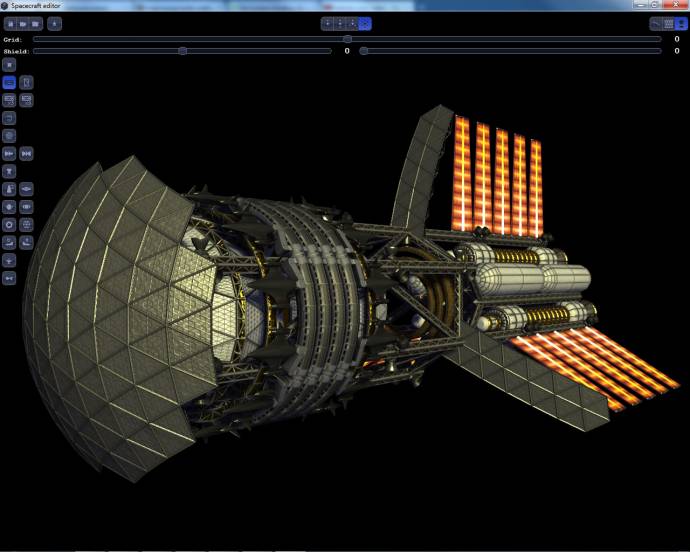

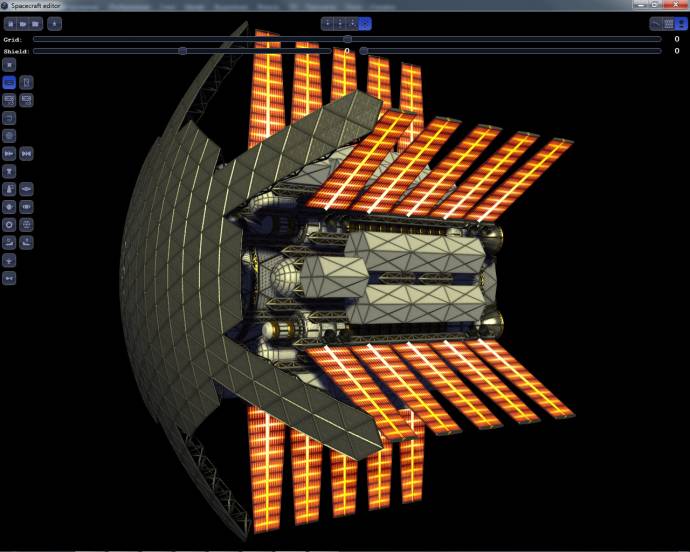

Межзвёздный грузовик

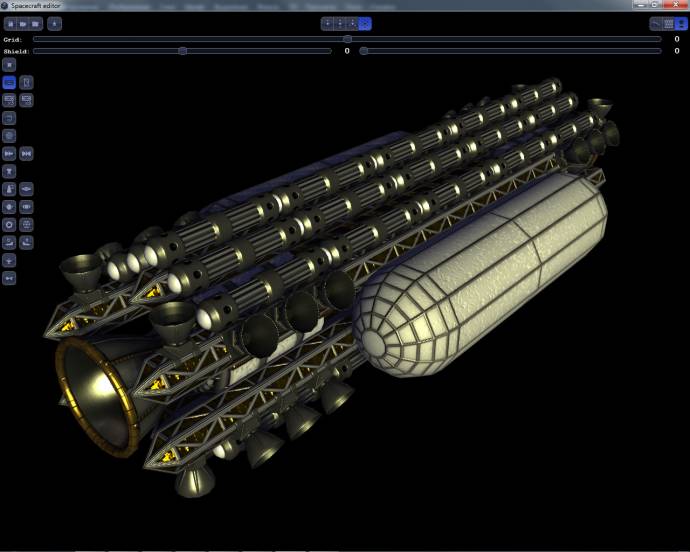

Торпедоносец в потёмках

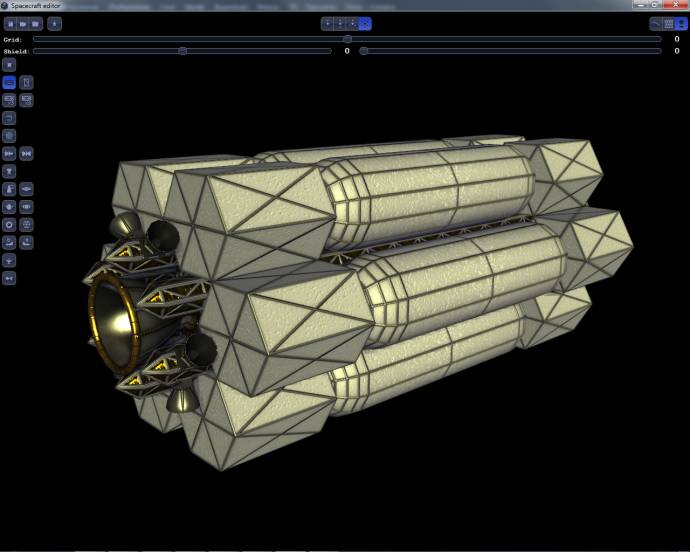

Маленький грузовой бот
Видео-инструкция по моделированию
Win7 Pro x64
Intel Core2Quad 2.5GHz 4GiB RAM
NVidia GForce 9800 1 GiB
Сообщение отредактировал SHW - Воскресенье, 09.12.2012, 17:56 |
|
|
| |
