Концепт базового корабля
|
|
| max1muz | Дата: Суббота, 20.04.2013, 15:20 | Сообщение # 1066 |
Космонавт
Группа: Пользователи
Российская Федерация
Сообщений: 46
Награды: 0
Статус: Offline
| К первому наброску как я понял, никаких претензий нет?) Тогда начну над ним работать.
Второй корабль допилю с учетом критики.
|
|
|
| |
| kimitsu42 | Дата: Воскресенье, 21.04.2013, 14:46 | Сообщение # 1067 |
Космический пилот
Группа: Команда SE
Российская Федерация
Сообщений: 132
Награды: 0
Статус: Offline
| Симпатичные кораблики - добавлю критики.
Arbalest:
1) Жилые модули хорошо описаны тут. Лично мне симпатичен "Механизм Блумрича".
2) Топливные баки, которые совсем не топливные, а очень даже водородные =)
Баки откровенно маленькие. Приглашаю почитать мою тему, в частности пункт "Дубль раз".
3) Цитата (max1muz) Сам склоняюсь к газофазным ЯРД.
Увы, их удельный импульс не достаточен для свободных межзвездных перелетов. В "Дубль раз" как раз ГФЯРД и примерялись.
4) Как бы радиаторы не побились.
Вообще, при использовании химических и ядерных РД при хорошем запасе водорода потребность в радиаторах под вопросом. Особенно если в баках хранить не LH2 при температуре 14-20К, а SH2 хотя бы при 10К. Больше всего энергии поглощается водородом при нагреве SH2 и испарении LH2.
Javelin:
1) Смелое решение с жилым модулем =)
2) Гипердрайв вроде как договорились держать в центре корабля
Цитата (max1muz) Правда мне кажется что это солнечные батареи на картинке. Сложно понять без сопроводительного текста.
Если интересно, это Discovery II. В качестве реактора - сферический токамак на D+3He топливе.
Цитата (max1muz) если так прижмет, что придется гасить скорость об атмосферу, антеннки можно сложить
Если заранее не предусмотреть возможность торможения - щит сам сложится, в прочем, как и сам кораблик.
Цитата (max1muz) К первому наброску как я понял, никаких претензий нет?) Тогда начну над ним работать.
Я бы добавил в план работ:
1) Детализировать жилой блок, что бы были видны рабочие режимы (или добавить текста) + добавить диаметр центрифуги и расчетную скорость ее вращения.
2) Добавить сразу после щита небольшие баки (заодно и дополнительная страховка) и маневровые двигатели, можно небольшие ядерные.
3) Было бы неплохо поставить 500-метровый многопробочник на D+3He топливе, окруженный баками.
Если брать баки с потерями 0,5%/сутки, то имеем (земные показатели):
сферический бак (r=5м) - сухая масса = 75т, масса водорода 30т
сферический бак (r=10м) - сухая масса = 360т, масса водорода 260т (наибольший, существующий на земле)
цилиндрический бак (r=5м, h=20м) - сухая масса = 170т, масса водорода 100т
цилиндрический бак (r=10м, h=100м) - сухая масса = 900т, масса водорода 1100т
Учитывая бесплатный глубокий вакуум космоса, думаю можно снизить сухие веса в 2-3 раза. Можно было бы и больше, но теплоизоляцию от реактора придется оставить.
С соплом пока что не ясно.
Магнитное сопло Discovery II не рассчитано на инжекцию водорода для обмена импульса на тягу.
AMD Athlon II X3 3GHz + 4GB DDR3 + ATI Radeon HD 5770 1024 MB + Win7 64bit
|
|
|
| |
| max1muz | Дата: Воскресенье, 21.04.2013, 18:03 | Сообщение # 1068 |
|
Космонавт
Группа: Пользователи
Российская Федерация
Сообщений: 46
Награды: 0
Статус: Offline
| kimitsu42, Спасибо за развернутый комментарий, приведенные ссылки прочитал.
Цитата (kimitsu42) Лично мне симпатичен "Механизм Блумрича".
Ого сколько вращающихся и хитро сцепленных частей. Я думаю что хоть один сегмент этой штуки, словит клин в первом же полете.
Жилой модуль перенесу под основной щит, видимо второй совсем никому не внушает)
ЗЫ: Поддерживается ли анимация? Ну, чтобы сделать что-то вроде вращающихся и раскладывающихся деталей.
|
|
|
| |
| SHW | Дата: Понедельник, 22.04.2013, 10:10 | Сообщение # 1069 |
Строитель Миров
Группа: Команда SE
Нидерланды
Сообщений: 618
Награды: 10
Статус: Offline
| Цитата (kimitsu42) Лично мне симпатичен "Механизм Блумрича".
Так вот, как это называется.
Win7 Pro x64
Intel Core2Quad 2.5GHz 4GiB RAM
NVidia GForce 9800 1 GiB
|
|
|
| |
| kimitsu42 | Дата: Понедельник, 22.04.2013, 12:01 | Сообщение # 1070 |
|
Космический пилот
Группа: Команда SE
Российская Федерация
Сообщений: 132
Награды: 0
Статус: Offline
| Цитата (SHW) Так вот, как это называется.
Ага, оно самое.
Цитата (SHW) В примере диаметр тороида - 100 м, диаметр сегмента - примерно 6м, длина вращающегося сегмента - 2,8м, сечение коридора 2*2м. То есть площадь каюты около 5-ти метров. В режиме центрифуги на краях сегмента отклонение искусственной гравитации от нормали к полу составляет 1.6 градуса, а в центре - 0.
1) Потолок в коридоре 2 метра? Маловато как-то. Хотя бы 2,5 надо. Большая часть багажа будет в грузовом отсеке, так что в багажном отделении останется только "ручная кладь".
2) Подвижные секции можно делать не цилиндрические, а параллелепипедами. Если углы будут мешать (зависит от толщины неподвижных секций) их можно срезать. Получаем больше объема.
3) Длинна секции 2.8м.... А длинна неподвижной? Как-то маловато выходит полезной нагрузки. Интересно, какой угол отклонения гравитации человеку будет незаметен?
AMD Athlon II X3 3GHz + 4GB DDR3 + ATI Radeon HD 5770 1024 MB + Win7 64bit
|
|
|
| |
| SpaceEngineer | Дата: Понедельник, 22.04.2013, 14:32 | Сообщение # 1071 |
Автор Space Engine
Группа: Администраторы
Российская Федерация
Сообщений: 5547
Награды: 55
Статус: Offline
| Цитата (kimitsu42) 2) Подвижные секции можно делать не цилиндрические, а параллелепипедами. Если углы будут мешать (зависит от толщины неподвижных секций) их можно срезать. Получаем больше объема.
А внешний неподвижный кожух? В него должны вписаться модули в двух положениях и в поцессе поворота.
Концепция внешнего герметичного кожуха мне нравится, но как быть с переходами? Вращающихся вместе с колесом спиц теперь нет, только если герметизировать и их (тогда лучше сделать жилой "диск" из нескольких колец разного диаметра, вплоть до оси). Можно использзовать какие-то автоматические лифты, катающиеся в кольцевом тоннеле рядом с жилыми отсеками: пассажиры заходят в лифт, он разгоняется вдоль (вернее тормозится) кольца, доезжает до спицы и сворачивает в неё.
|
|
|
| |
| SHW | Дата: Понедельник, 22.04.2013, 16:08 | Сообщение # 1072 |
|
Строитель Миров
Группа: Команда SE
Нидерланды
Сообщений: 618
Награды: 10
Статус: Offline
| Цитата (SpaceEngineer) тогда лучше сделать жилой "диск" из нескольких колец разного диаметра, вплоть до оси
А как же гравитация, она же на каждом этаже будет разная.
В редакторе я предложил стыковать баранки друг с другом на одном уровне. Получается 2-мерный массив ячеек.
Цитата (kimitsu42) 1) Потолок в коридоре 2 метра? Маловато как-то. Хотя бы 2,5 надо. Большая часть багажа будет в грузовом отсеке, так что в багажном отделении останется только "ручная кладь". 2) Подвижные секции можно делать не цилиндрические, а параллелепипедами. Если углы будут мешать (зависит от толщины неподвижных секций) их можно срезать. Получаем больше объема. 3) Длинна секции 2.8м.... А длинна неподвижной? Как-то маловато выходит полезной нагрузки. Интересно, какой угол отклонения гравитации человеку будет незаметен?
Это просто пример концепции, размеры могут быть и другими.
Некоторые зоны можно будет сделать 1-режимными с полукруглым полом и большой площадью, объединив несколько сегментов. Например тренажерный зал, ресторан, обзорные площадки. А в процессе разгона - торможения ограничивать перемещение по кораблю.
Win7 Pro x64
Intel Core2Quad 2.5GHz 4GiB RAM
NVidia GForce 9800 1 GiB
|
|
|
| |
| brainstorm | Дата: Понедельник, 22.04.2013, 16:31 | Сообщение # 1073 |
Первооткрыватель
Группа: Команда SE
Казахстан
Сообщений: 318
Награды: 6
Статус: Offline
| Да... назревает, без преувеличения, грандиозный проект
Сообщение отредактировал brainstorm - Понедельник, 22.04.2013, 16:32 |
|
|
| |
| max1muz | Дата: Вторник, 23.04.2013, 02:26 | Сообщение # 1074 |
|
Космонавт
Группа: Пользователи
Российская Федерация
Сообщений: 46
Награды: 0
Статус: Offline

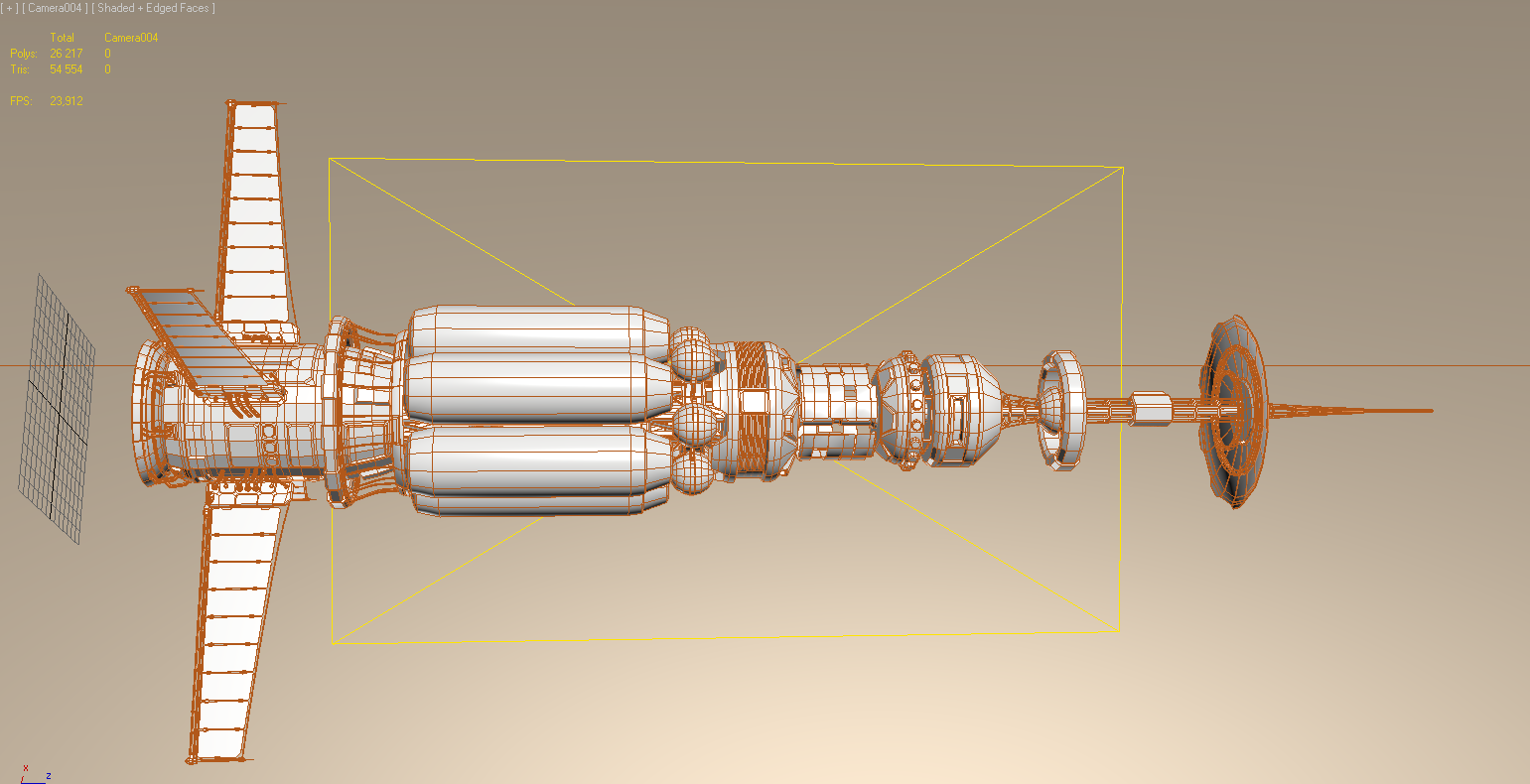

| Посидел сегодня вчера вечером.
Я только начал, просто отмечаю начало работы. Планирую сначала сделать "лоу-поли" болванку в 90-100к поликов (треугольники естественно).
Затем на ее основе, создать высоко детализированную модель со сглаживанием и полной детализацией - всякие решеточки, лючки, кабели и трубы пролегающие по обшивке (обожаю трубы^^).
И снять с нее карту нормалей.
В теории, 100к полигональную модель будет почти не отличить от 500к. Но это в теории, еще неизвестно что я натворю своими кривыми руками. Пока усиленно курю туторы по запеканию нормалей.
Отпишусь когда сделаю первую модельку.
|
|
|
| |
| kimitsu42 | Дата: Вторник, 23.04.2013, 09:17 | Сообщение # 1075 |
|
Космический пилот
Группа: Команда SE
Российская Федерация
Сообщений: 132
Награды: 0
Статус: Offline
| Цитата (SpaceEngineer) А внешний неподвижный кожух?
Да, вылетело из головы.
Цитата (SHW) А как же гравитация, она же на каждом этаже будет разная.
Можно первый этаж оставить под активно используемые помещения. Второй этаж - спальни и редко используемые помещения. Остальные этажи - склады и технические помещения, требующие гравитации. Перегружать центрифугу тоже не хорошо - лишние нагрузки при маневрах.
Цитата (SHW) Это просто пример концепции, размеры могут быть и другими.
Я решил что это уже активно рисуемая модель.
AMD Athlon II X3 3GHz + 4GB DDR3 + ATI Radeon HD 5770 1024 MB + Win7 64bit
|
|
|
| |
| SHW | Дата: Вторник, 23.04.2013, 09:42 | Сообщение # 1076 |
|
Строитель Миров
Группа: Команда SE
Нидерланды
Сообщений: 618
Награды: 10
Статус: Offline
| Цитата (max1muz) Пока усиленно курю туторы по запеканию нормалей.
Если что, обращайтесь, у меня есть некоторый опыт по запеканию нормалей.
Цитата (kimitsu42) Я решил что это уже активно рисуемая модель.
В редактор вошли эти размеры, но там видна только внешняя оболочка. То есть, внутренности можно еще переделать. Можно, например, как предлагал SpaceEngineer, сделать два этажа внутри баранки, чтобы эффективнее использовать внутреннее пространство.
Win7 Pro x64
Intel Core2Quad 2.5GHz 4GiB RAM
NVidia GForce 9800 1 GiB
|
|
|
| |
| max1muz | Дата: Четверг, 25.04.2013, 23:15 | Сообщение # 1077 |
|
Космонавт
Группа: Пользователи
Российская Федерация
Сообщений: 46
Награды: 0
Статус: Offline

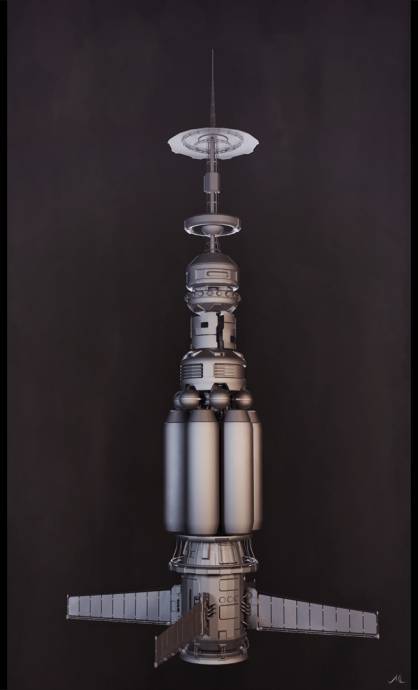

| Закончил базовую модельку. К сожалению не обошлось без фейспалмов - случайно удалил группу с двигателями и детализацией низа и сохранил результат в тот-же файл.
Обнаружил, когда уже начал рендерить. Поплакал в жилетку и успокоился - восстановлю. ><

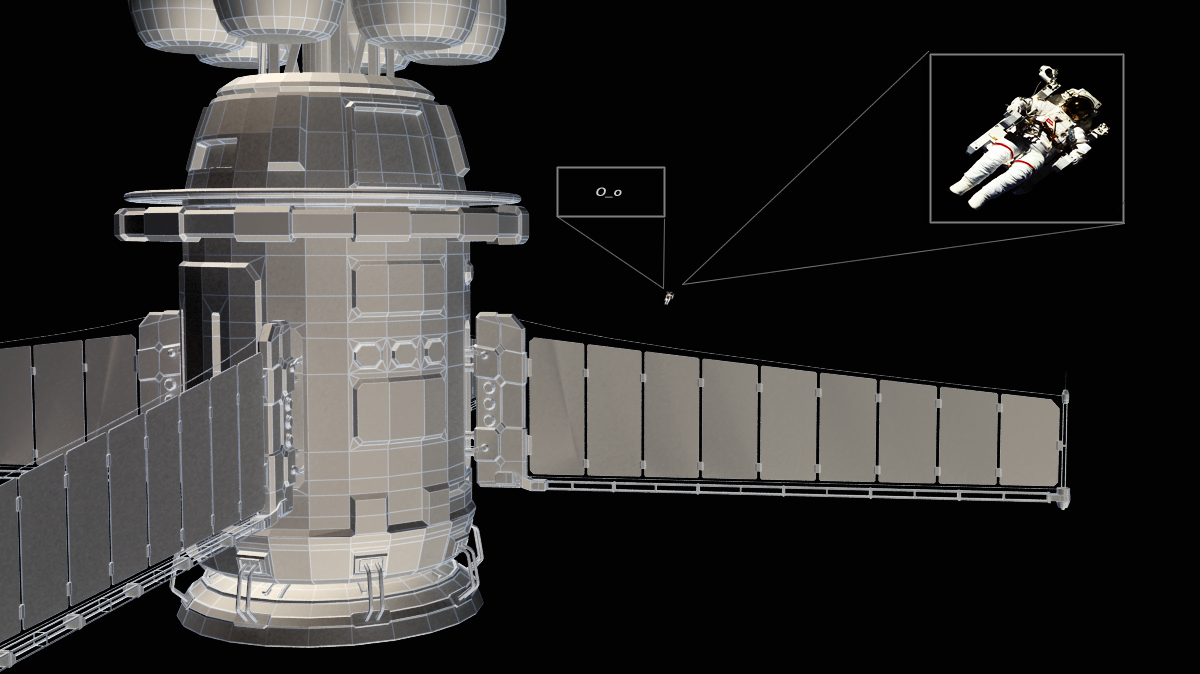

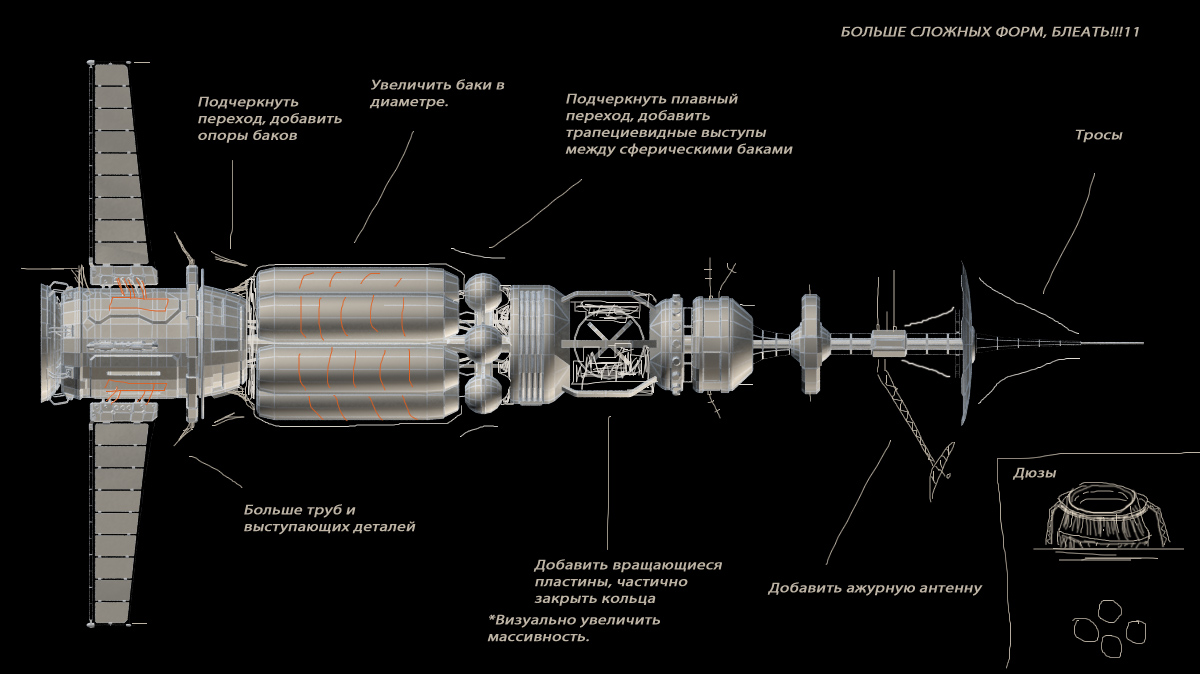

Как вам? На этом этапе будет легко что-нибудь поправить, но без фанатизма.
Ну и just for lulz:
Старался чтобы звездолет не выглядел просто набором примитивов, поставленных в пирамидку)
Сообщение отредактировал max1muz - Пятница, 26.04.2013, 00:03 |
|
|
| |
| Franc | Дата: Четверг, 25.04.2013, 23:24 | Сообщение # 1078 |
Исследователь
Группа: Пользователи
Российская Федерация
Сообщений: 239
Награды: 1
Статус: Offline
| Красиво смотрится, хорошая работа!
|
|
|
| |
| ZIHAMMER1411 | Дата: Пятница, 26.04.2013, 14:36 | Сообщение # 1079 |
Звёздный Инженер
Группа: Пользователи
Российская Федерация
Сообщений: 1220
Награды: 8
Статус: Offline
| А как же чернодырная пушка и разрыватель пространственно-временного континуума?
|
|
|
| |
| max1muz | Дата: Пятница, 26.04.2013, 14:45 | Сообщение # 1080 |
|
Космонавт
Группа: Пользователи
Российская Федерация
Сообщений: 46
Награды: 0
Статус: Offline
| Franc, спасибо)
ZIHAMMER1411, в люксовом варианте. Если серьезно, я и не думал ни о каком оружии.
|
|
|
| |
